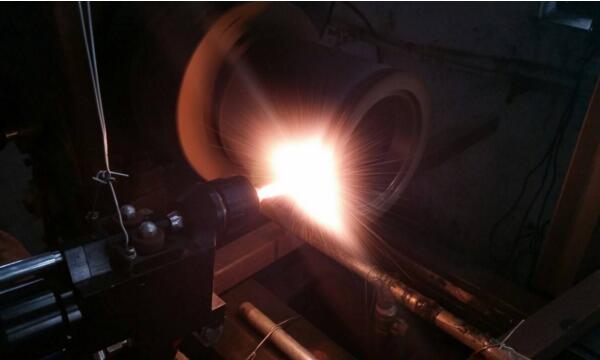

熱噴涂是一種噴涂同時又稱為噴焊的方法，用某些狀態(tài)上的熱源來將粉狀或者絲狀的噴涂材料來進行加熱至熔化，再對其進行噴射氣流使其霧化，噴射在經(jīng)過處理的零件表面上，形成噴涂層，用以改善或改變工件表面性能的加工方法。
熱噴涂的種類：
目前根據(jù)所用熱源不同可分為
1、燃?xì)饣鹧鎳娡俊?
2、電弧噴涂。
3、等離子弧噴涂。
4、特種噴涂（如爆炸噴涂、激光噴涂、冷噴涂等）。
噴熔是以氣體火焰為熱源，將自熔合金粉末噴涂在焊件表面上形成噴涂層，然后再將噴涂層加熱至熔化，使其與焊件表面形成冶金結(jié)合的加工方法（二步法）。
熱噴涂材料的種類：
1、按材料形狀分為線材（絲材）、棒材和粉末。
2、按材料成分可分為金屬及合金、自熔性合金、復(fù)合材料、陶瓷和塑料等。
3、按噴涂層工作環(huán)境和使用要求可分為耐磨噴涂材科、耐腐蝕噴涂材料和結(jié)合底層材料等。
4、按噴涂材料性質(zhì)可分為抗高溫氧化涂層、隔熱涂層、耐腐蝕涂層、耐磨涂層、導(dǎo)電涂層、絕緣涂層、功能性涂層、自潤滑涂層、粘接底層材料等。

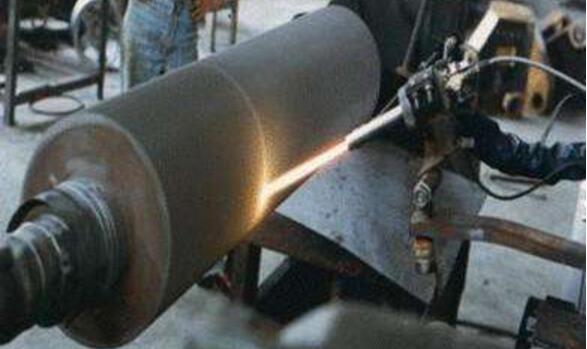

熱噴涂的工藝：
1、工件表面凈化。
2、表面預(yù)加工。
3、表面粗化。
4、預(yù)熱。
5、噴涂底層。
6、噴涂工作層。
7、噴后進行封孔處理。
8、噴后機加工。
熱噴涂層的缺陷預(yù)防措施
1，涂層脫殼、剝離
①表面粗糙程度不夠或有灰塵吸附，使噴涂層附著力減??；應(yīng)加強工件表面粗化及噴前清理工作。
②工件含有油脂，噴涂時油脂溢出，如球墨鑄鐵的曲軸等；噴前嚴(yán)格清除油污，并進行適當(dāng)烘烤。
?、蹓嚎s空氣中有可見的油和水；盡量減少壓縮空氣中的油與水，必要時維修或更換壓縮空氣裝置。
?、車姌岆x工件太遠(yuǎn)，金屬微粒未與工件充嵌合；應(yīng)縮短噴槍與工件的距離。
?、蒈囅髋c拉毛、拉毛與噴涂各道工序相隔時問太長，待噴涂工件表面有氧化現(xiàn)象；應(yīng)縮短表面預(yù)加、表面粗化、噴深等工序間隔時間。
⑥噴涂層在磨削機加工時，采用了氧化鋁砂輪，因而使涂層局部過熱而氧化；應(yīng)正確選用砂輪做好冷卻措施。
⑦噴槍火焰不集中或偏斜，造成金屬微粒不能有力地粘著在工件表面；應(yīng)撿修噴槍或更換之。
⑧工件的線速度和噴槍移動速度太慢，在噴涂過程中的夾雜物飄浮于工件表面，降低了附著強度；應(yīng)調(diào)整工件的線速度，控制噴涂間間飄浮物。
2，涂層分層
?、俨捎瞄g隙噴涂，在將達到標(biāo)準(zhǔn)尺寸時沒有一次噴完，停噴時間太長；注意在間隙噴涂時，每次停噴時間要短。
?、趪娡繒r壓縮空氣中的油和水濺在工件表面上；檢查空壓泵及附件氣路工作是否正常，常放水，特別是油水分離器應(yīng)工作正常。
③每一層噴涂后有大量的灰塵吸附在工件表面上，使層與層之間有隔離或部分隔離現(xiàn)象；噴涂時應(yīng)注意保持清潔，并作必要的防塵措施。
3，涂層碎裂
?、賴娡繒r噴槍移動太慢，使一次噴涂的涂層太厚，并出現(xiàn)過熱現(xiàn)象；應(yīng)保持正常的噴槍移動速度，一次不要噴得過厚。
?、趪娡繒r噴槍離工件表面太近，使涂層過熱；應(yīng)適當(dāng)拉開噴槍與工件表面的距離。
③噴涂材料收縮率太大或含有較多的導(dǎo)致熱裂紋的元素（如S、P等）；應(yīng)選擇合適的噴涂材料，并注意盡量減少有害元素的含量。
④電弧噴涂時電流過大，火焰噴涂時使用氧化焰，使涂層厚氧化；應(yīng)合理造擇噴涂參數(shù)和噴涂火焰。
?、輫姾煤蟮耐繉涌焖倮鋮s而導(dǎo)致碎裂；在噴厚的涂層時應(yīng)注意冷卻速度。
?、迚嚎s空氣中有油霧和水，降低了深層的結(jié)合強度；應(yīng)及時解決壓縮空氣中的油和水。
?、吖ぜ剞D(zhuǎn)中心不準(zhǔn)，噴涂層有厚有薄，冷卻時收縮不均；應(yīng)維修調(diào)正工件回轉(zhuǎn)中心的同心度。
4，涂層不耐磨
?、賴姌岆x工件太遠(yuǎn)，金屬微粒溫度低，與工件表面結(jié)合力小，其在工作時部分微粒脫落；應(yīng)合理選擇噴涂距離。
?、诖钕鲿r有大量砂粒嵌入涂層；應(yīng)合理選擇磨削砂輪。
?、劢饘俳z送進太快；應(yīng)合理選擇送絲速度。
④金屬絲材料本身不耐磨；應(yīng)選擇合格的噴涂材料。
?、菘諝鈮毫^低，噴槍離工件表面過遠(yuǎn)，使結(jié)合強度降低；應(yīng)合理選擇噴涂參數(shù)。
熱噴涂其適用范圍廣，金屬金屬及其合金、陶瓷、塑料、復(fù)合材料等表面均可噴涂涂層，同時其涂層的厚度可以很大范圍內(nèi)的進行自我調(diào)節(jié)，操作條件也沒有太大的要求，因此生產(chǎn)率都能達到很高。
|
